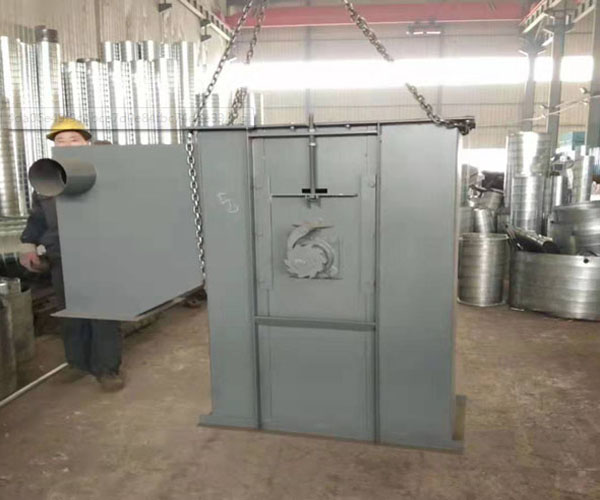

板链提升机是一种用于输送高温，易磨损，易粘附等物料的机械设备。它由机体、传动部分、托板、链条、导轮等组成。该设备主要物料从低处输送到高处，并可实现水平或倾斜输送。板链提升机具有结构简单，可靠性高，功率小，输送量大等特点，被广泛应用于各种物料输送领域。

一、板链提升机组成结构

板链提升机主要由机架、通道、升降机、输送链条、卸料口、限位开关等部分组成。

1.机架: 由钢板焊接而成，为承载输送链条、升降机等部分提供支撑。

2.通道: 用于输送物料，它与机架成一定的角度，形成了一条倾斜的提升通道。

3.升降机: 位于通道下方，可垂直上下移动，实现物料的升降。升降机可由电机、液压缸等驱动。

4.输送链条: 由链板和链轮组成，通过驱动装置旋转来输送物料，链条一端连接升降机，另一端连接卸料口。

5.卸料口: 用于卸载输送的物料，对于不同的应用场景，可以设计不同型号的卸料口。

6.限位开关: 配有上下限位开关，用于控制升降机的运动范围。
