一、核心配套设备构成

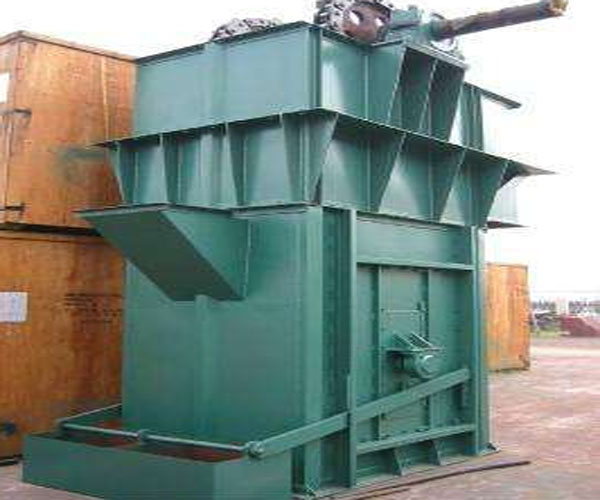

NE30板链提升机作为垂直输送设备，其配套设备围绕提升机的运行部件、驱动系统、安全防护及辅助功能展开，形成完整的输送系统。

运行部件

板式链条：采用高强度合金钢材质，经调质热处理，耐磨可靠。链条节距通常为152.4mm，承载能力强，适应连续高负荷运行。

料斗：容积约7.5-7.9m³，宽度300mm，深度与形状根据物料特性设计。料斗通过螺栓固定于链条两侧，确保物料稳定输送。

驱动装置

电机与减速机：驱动功率范围2.2kW-35kW，根据提升高度和物料密度选择。常见配置包括摆线针轮减速机或硬齿面齿轮减速机，传动效率高，噪音低。

驱动平台：配备检修架和栏杆，便于维护；支持左装或右装，适应不同安装空间需求。

上部装置

轨道与逆止器：双排链轨道防止链条摆动，逆止器防止设备断电时料斗反转，确保安全。

卸料口：安装防回料橡胶板，减少物料残留，提高卸料效率。

中部机壳

密封结构：采用折边和中间压筋焊接工艺，刚性好，密封性强，减少粉尘外泄。部分机型配备检视门，便于观察内部运行状态。

下部装置

自动张紧装置：通过丝杆或重锤箱调节链条张力，保持链条松紧适度，延长使用寿命。NE15-NE50多采用弹簧张紧，NE100-NE800采用重锤箱张紧。

安全防护装置

过载保护：通过电流监测或机械限位装置，防止电机过载损坏。

紧急停机按钮：设置于驱动平台和操作面板，便于快速切断电源。

二、配套设备选型依据

物料特性

粒度与密度：大块或高密度物料需选择深斗、高强度链条（如NE30双排链）；粉状物料可选浅斗、单排链。

温度与腐蚀性：高温物料需选用耐热链条和料斗；腐蚀性物料需采用不锈钢材质。

提升参数

提升高度：高度超过20米时，需选用高速板链提升机（如NSE系列）或增加驱动单元数量。

输送量：NE30标准输送量为30m³/h，若需更高输送量，可选用NE50或并联多台提升机。

安装环境

空间限制：紧凑型设计（如机壳宽度500mm）适用于狭小空间；露天安装需配备防雨罩。

粉尘控制：密闭机壳和除尘接口可满足环保要求。
